CGアニメーションをWebで扱うには、どのような工程が必要になるのか。本稿では、まめたろう氏の協力の下、氏の代名詞である「ぽよんぽよん」アニメーションに対して、ドラッグやタップでインタラクションできるWebコンテンツをmountが制作。その実装のながれ、制作の中で見えてきたポイントを紹介する。

※本記事は月刊「CGWORLD + digital video」vol. 334（2026年6月号）からの転載となります。

関連記事

・全てに意図を通す、mountのものづくり。mountの「本質を捉える」仕事術
・【mount inc.✕日本デザインセンター】紙の重なりが生む変化と質感をWebで見せる。大丸松坂屋百貨店「百様図」特設サイト

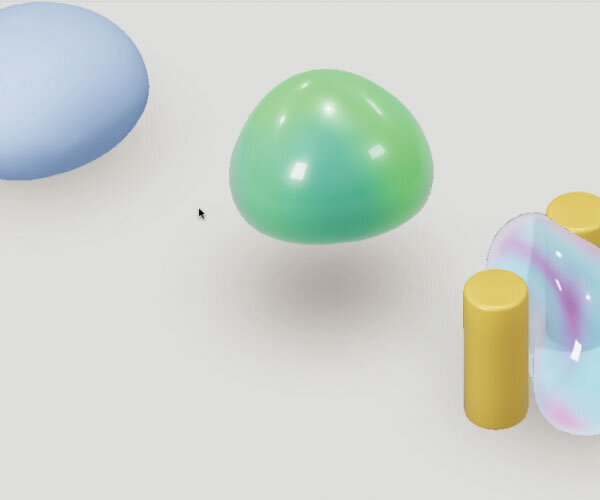

ぽよんぽよん、触れます。| まめたろう × mount inc.

Step 01：制作方針

こうした柔らかい変形アニメーションをWebにもち込もうとすると、まず壁になるのがデータ量と処理の重さです。Alembic（.abc）は頂点単位でアニメーションを保持できる便利なフォーマットですが、

・データサイズが大きい
・再生にCPU負荷がかかる
・ ブラウザでのストリーミングに向かない

といった事情から、そのままWebにもち込むのは現実的ではありません。そこで今回は、VAT（Vertex Animation Texture）を使うことにしました。

VATとは

VATは、頂点アニメーションをテクスチャに焼き込み、GPUで再生する技術です。イメージはパラパラ漫画に近く、1フレームごとに「どの頂点がどこにあるか」を画像として保存し、再生時にはGPUがそれをめくっていく、というものです。重い計算はあらかじめ済んでいるため、ブラウザ上でも軽く動かせます。スキニングやモーフターゲットと比べると、

・CPU負荷がほぼゼロ
・大量インスタンスに強い
・流体やソフトボディなど、自由な変形にも対応できる

といった強みがあります。Unreal EngineやUnityでも使われている手法のため、ゲーム系の方には馴染みがあるかもしれません。

Three.jsについて

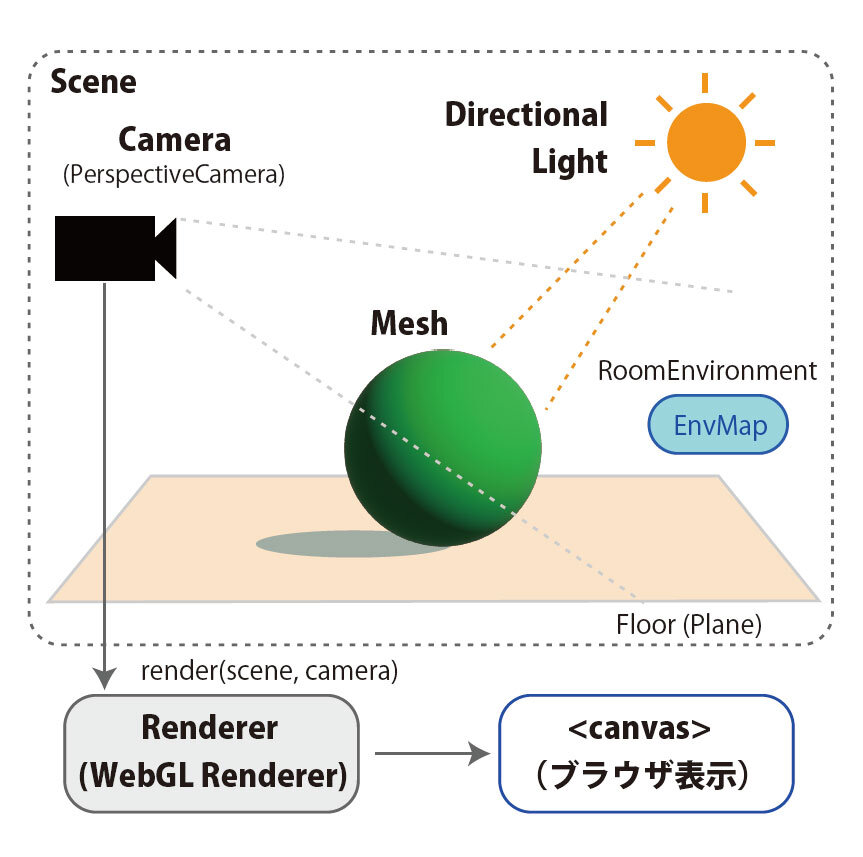

本実装はThree.jsで構築しています。Three.jsはWebGLの複雑な処理を上手く隠してくれるライブラリで、生のWebGLを直接記述するよりも、はるかに少ないコードで3Dを描画することができます。セットアップの基本はシンプルで、Scene・Camera・Rendererを用意し、メッシュを1つ表示できれば、まずは動作する状態になります。

Step 02：モデリングデータ

まめたろうさんには、Cinema 4Dから書き出したAlembicデータを用意していただきました。この時点ではまだ、「頂点が時間ごとにどのように動くか」という情報がそのまま含まれている状態です。

3種類の球体アニメーション

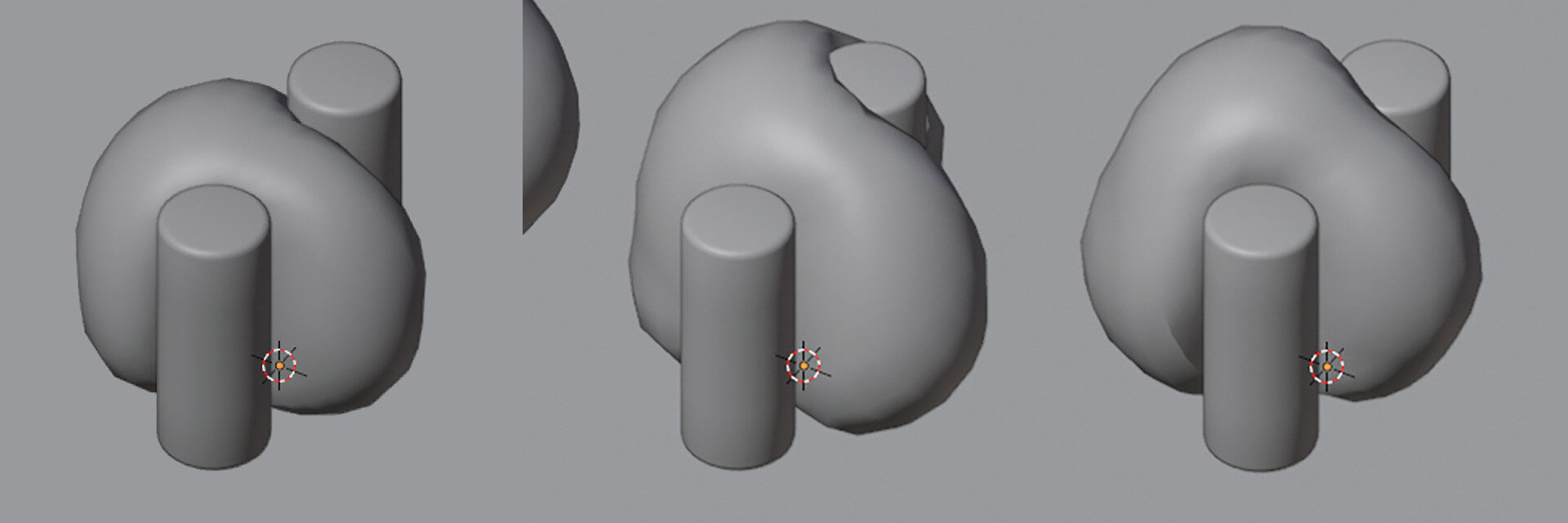

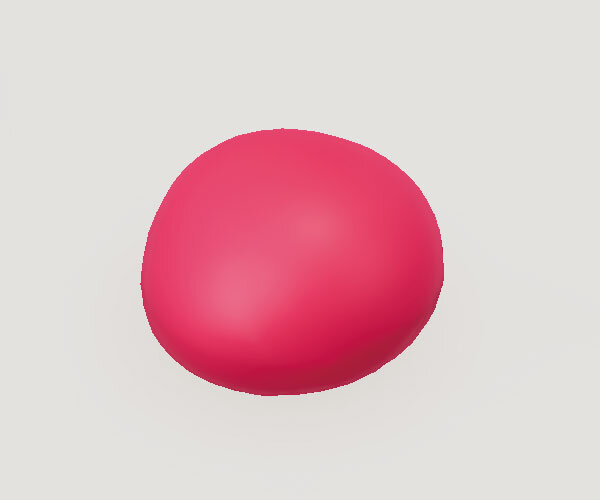

球体のアニメーションは3種類用意していただきました。それぞれ、通り抜ける際の粘り具合が異なります。

Step 03：ジオメトリ

ジオメトリの処理は、Blender（データ準備）とThree.js（再生）の2段階に分かれます。BlenderにAlembicをインポートし、アニメーションが正しく読み込まれているかを確認します。

Blenderから頂点データの書き出し

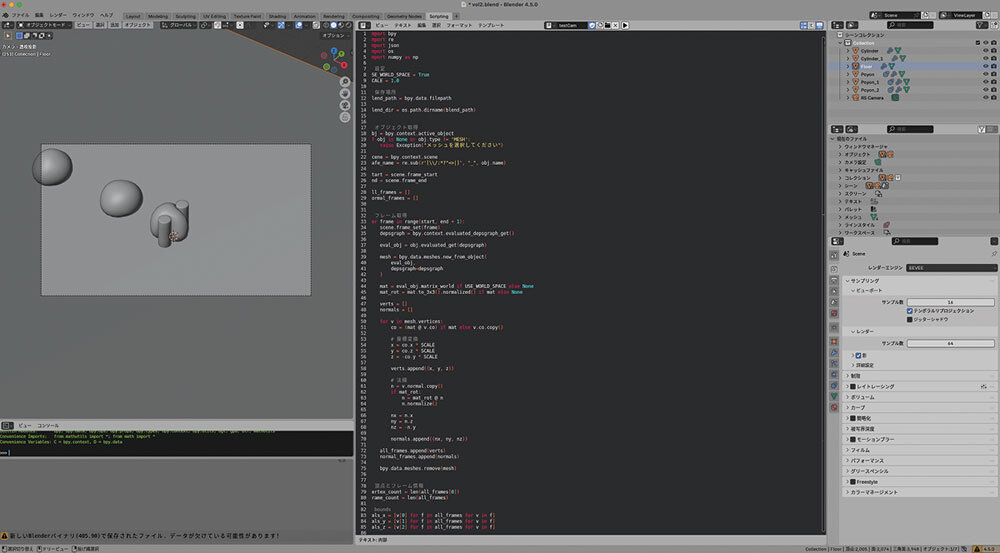

頂点アニメーションの取得には、BlenderのPython APIを使用して、全フレームの頂点座標を取得します。スクリプトで行なっている処理はシンプルで、

・各フレームの頂点座標（x, y, z）を取得
・それをRGB値として画像ピクセルにマッピング
・EXR形式で書き出す

というながれです。スクリプトを実行すると、VATテクスチャとして使用するEXRファイルが生成されます。

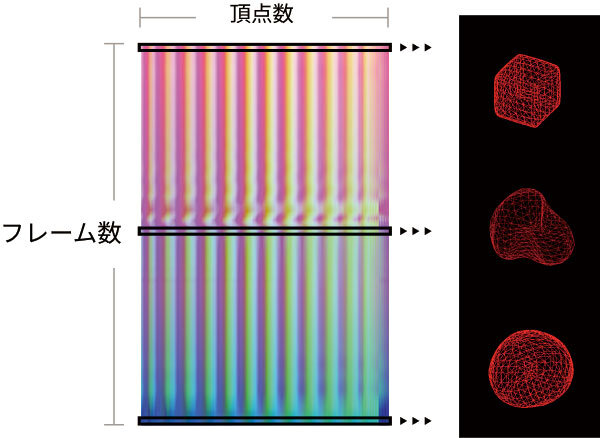

VATテクスチャの構造

画像の並びは以下のような構造になっています。

・横方向 → 頂点インデックス
・縦方向 → 時間（フレーム）

つまり、1ピクセルは「ある頂点の、あるフレームにおける位置」を表します。ライティング計算のために、Positionとは別にNorma（l 法線）も同様に取得しておきます。Positionのみでも形状は再現できますが、影や陰影が破綻するため必須となります。

•

•

Step 04：マテリアル＆ライティング

onBeforeCompileによるシェーダの拡張

本実装のマテリアルは、Three.jsのMeshPhysicalMaterialをベースにしています。Three.jsのPBRによる物理ベースシェーディングを活かしつつ、onBeforeCompileを用いてコンパイル前のシェーダコードに対して自作のGLSL処理を追加しています。

完全にシェーダを自作する場合、ライティングや環境マップの処理もゼロから実装する必要がありますが、この手法であれば、PBRを土台にしたまま必要な箇所のみを差し替えることができます。

3種類のマテリアル設計

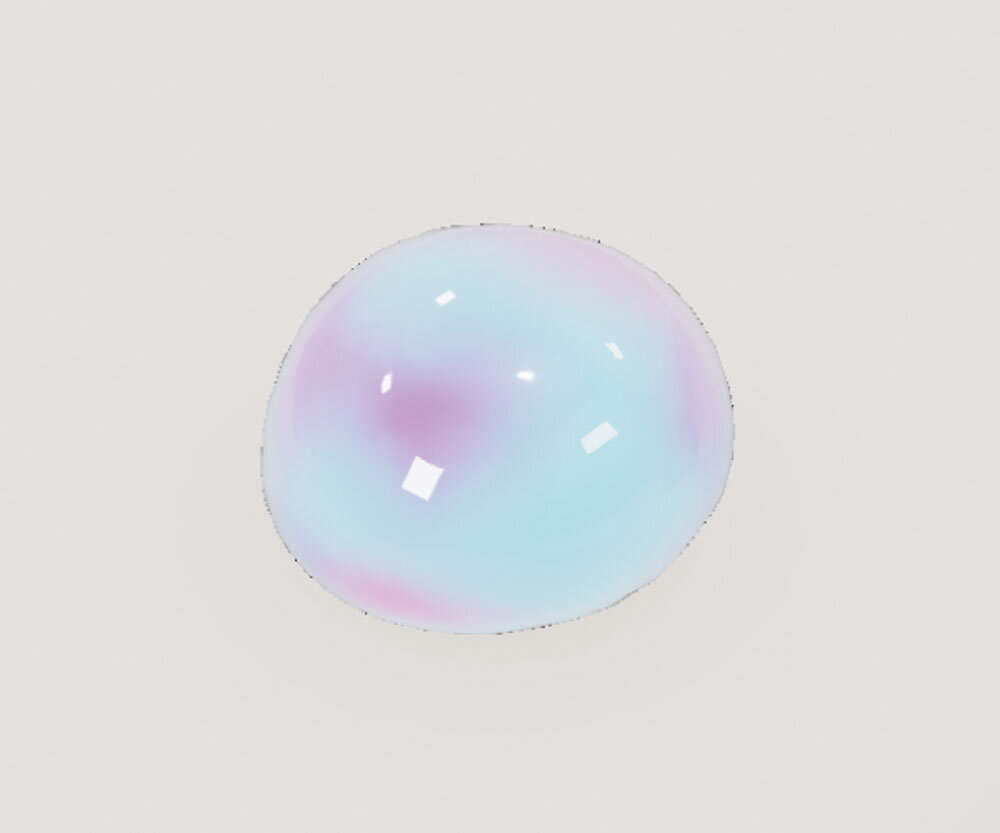

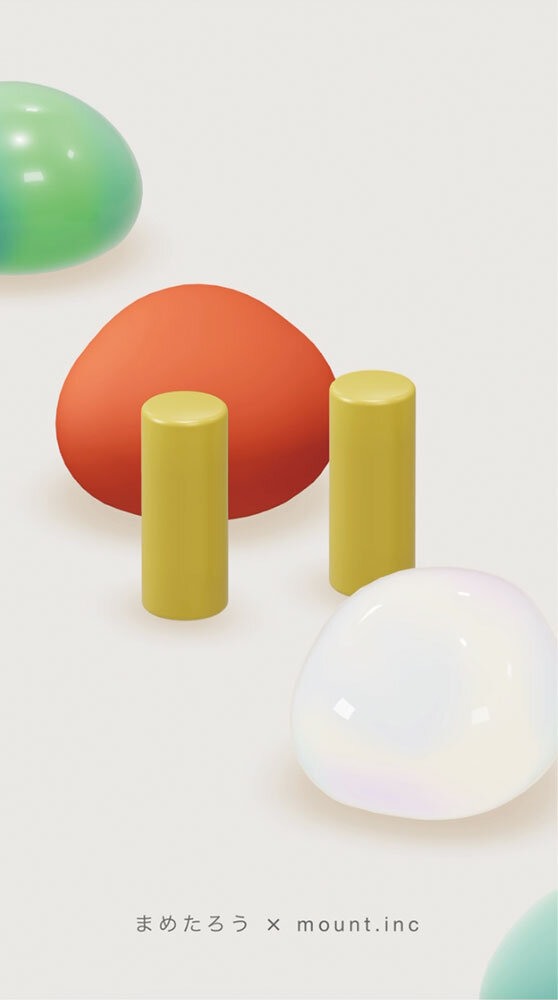

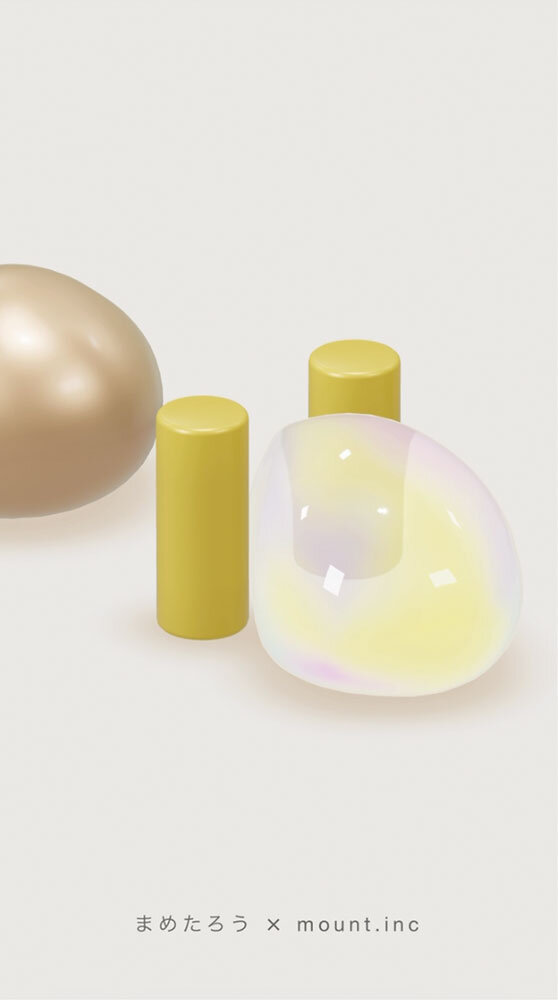

球体には、それぞれ異なるマテリアル設定とフラグメントシェーダを割り当てています。ひとつひとつの球体に対して、色や模様に少しずつ変化が出るよう、ランダム性を加えてバリエーションを生成しています。その上で、表現の軸となるマテリアルは大きく3種類を設計しました。

ライティングとソフトシャドウ

ライティングは、環境マップとディレクショナルライトの組み合わせです。環境マップが柔らかいハイライトを担い、ディレクショナルライトが陰影のコントラストを表現します。影には、Three.js標準のシャドウマップではなく、レンダーベースのコンタクトシャドウを自作しています。処理としては以下の通りです。

【1】真上の正射影カメラでシルエットをレンダーターゲットに焼き付ける
【2】ブラーパスを複数回適用してソフト化する
【3】床面のプレーンに半透明で投影する

VATで動くオブジェクトにも毎フレーム追従するため、アニメーション中も自然な影が維持されます。ライト位置に応じた影の方向変化は、正射影カメラの投影行列にせん断（shear）を加えることで実現しています。

•

•

•

Step 05：インタラクション

カーソル追従による変形カ

マウスやタッチの座標をレイキャストで床面に投影し、シェーダに渡しています。頂点シェーダ内では、各頂点とカーソルのXZ平面上の距離に対してガウシアンフォールオフを計算し、近い頂点ほど上方向にもち上げます。これにより、カーソル付近のメッシュがぷるっと盛り上がるような変形が得られます。

カーソル座標はlerpで追従させているため、急な移動でもなめらかに反応します。タッチデバイスでは、指が触れている間のみアクティブ値がスムーズに遷移し、離すとゆっくりと元に戻ります。

•

•

カメラアングルの連動

マウスやタッチの位置に応じてカメラ位置を微妙にオフセットし、カーソル位置に応じてなめらかに移動するようにしています。スマートフォンではカメラの移動量を大きくし、球体の軌道全体が見えるよう調整しています。

•

•

実装までの試行錯誤

BlenderからのVAT出力問題

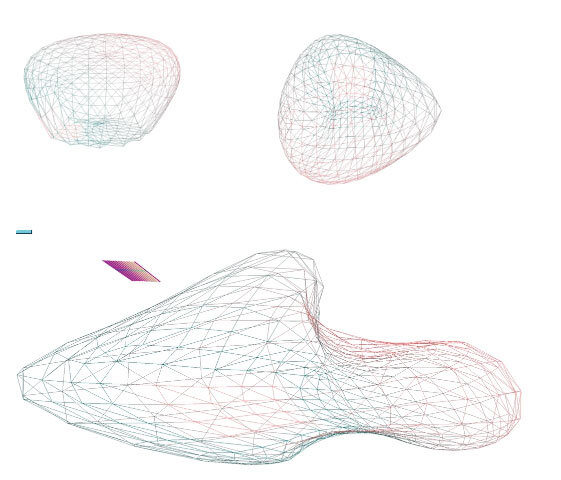

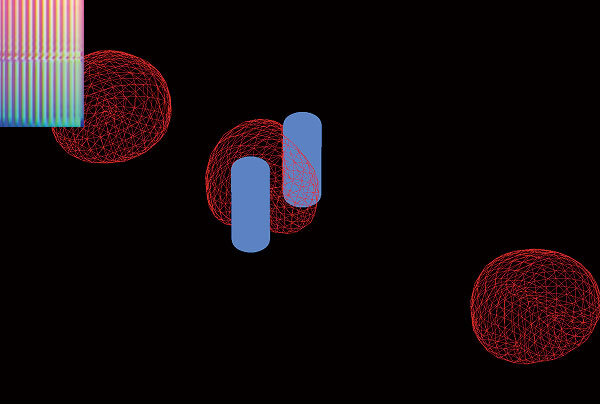

まず、Blenderの無料アドオンであるopenVATを用いて出力を試みましたが、生成されたデータでは頂点が崩れ、形状も歪んでしまいました。今回のデータとの相性に加え、デバッグのしやすさ（可視性）や出力フォーマットのカスタマイズの難しさもあり、Pythonスクリプトを自作する方針に切り替え。自作スクリプトにより頂点の破綻は解消できたものの、依然として形状の歪みが残り、特定の軸方向に引っ張られたようなレモン型の変形が発生しました。

•

•

対応1：実装側の検証

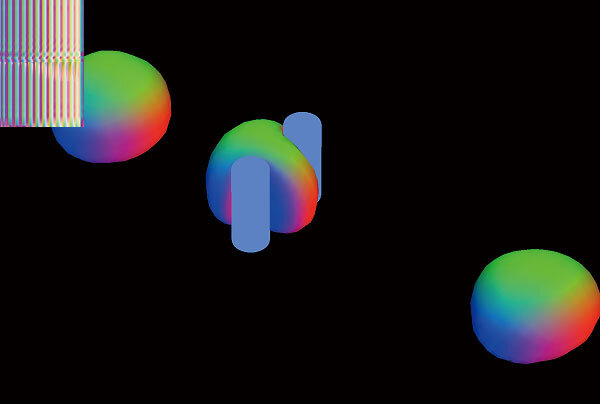

まず、実装側に問題がないかを確認するため、他のVATサンプルデータで検証を行いました。その結果、正常に表示されたことから、VATの書き出し工程に問題があると判断。EXR出力に起因する不具合の可能性が高いと考え、EXRを直接表示して値を確認するなど、検証を進めました。

次に、ワールド座標への変換を行わず、オブジェクト基準で出力する方法を試しました。この場合、アニメーション自体は成立しているものの、形状に歪みが残る状態でした。

さらに、頂点座標を基準となるオブジェクトの頂点との差分を出力し、実装側で基準形状に加算する手法も検証しました。この方法ではアニメーションと形状の双方が改善されたものの、最終的には本来の形状とは一致しない結果となりました。

対応2：BIN形式に切り替え

出力形式を見直し、生のFloat32バイナリ（.bin）への切り替えを試みました。BIN形式はフォーマット変換やガンマ補正、ヘッダー情報をもたないため、数値をそのまま読み出せる点が特徴です。この方法により値の検証が容易になり、問題の切り分けが進みました。

その後、EXRでの出力にも再度取り組み、正常に書き出せることを確認。最終的に、形状が軸方向に引っ張られていた原因は、ガンマ補正の設定にあることが判明しました。これを踏まえ、Blenderのスクリプトに以下の処理を追記しています。

制作をふり返って
