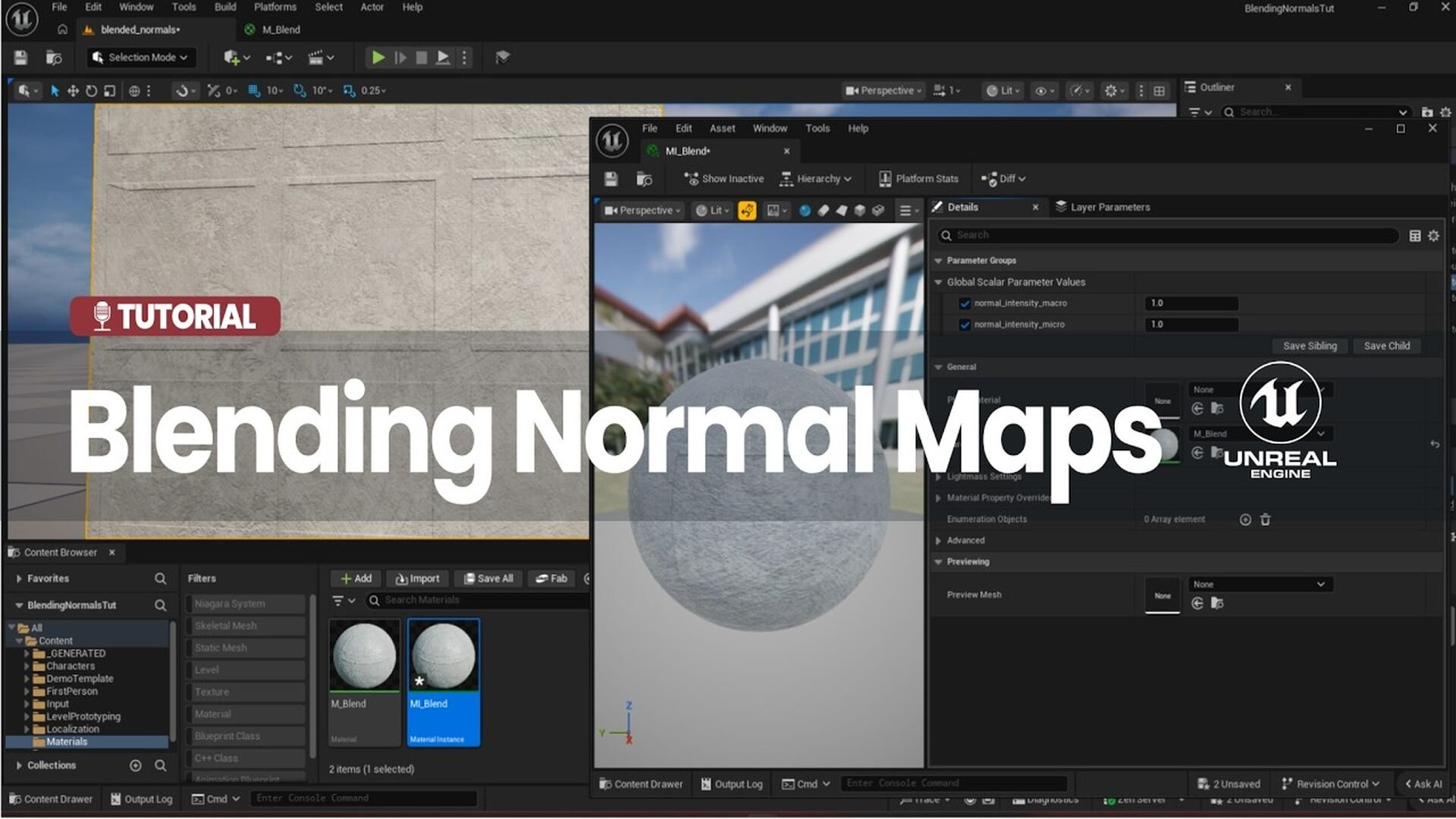

Jen S Abbott氏、UE5.7で2つのノーマルマップをブレンドするマテリアルインスタンス構築手法を解説するチュートリアル記事を公開

Jen S Abbott氏は6月4日（木）、自身のArtStationにてチュートリアル記事「How do you blend two normal maps in Unreal Engine 5.7?」を公開した。Unreal Engine 5.7のマテリアルエディタ上において、微細な凹凸と大きな形状の変化を表す2種類のノーマルマップを数学的に正確な手法でブレンドし、個別の強度コントロールを実装するワークフローを解説している。

マイクロとマクロの2層のノーマルマップを用いた質感表現

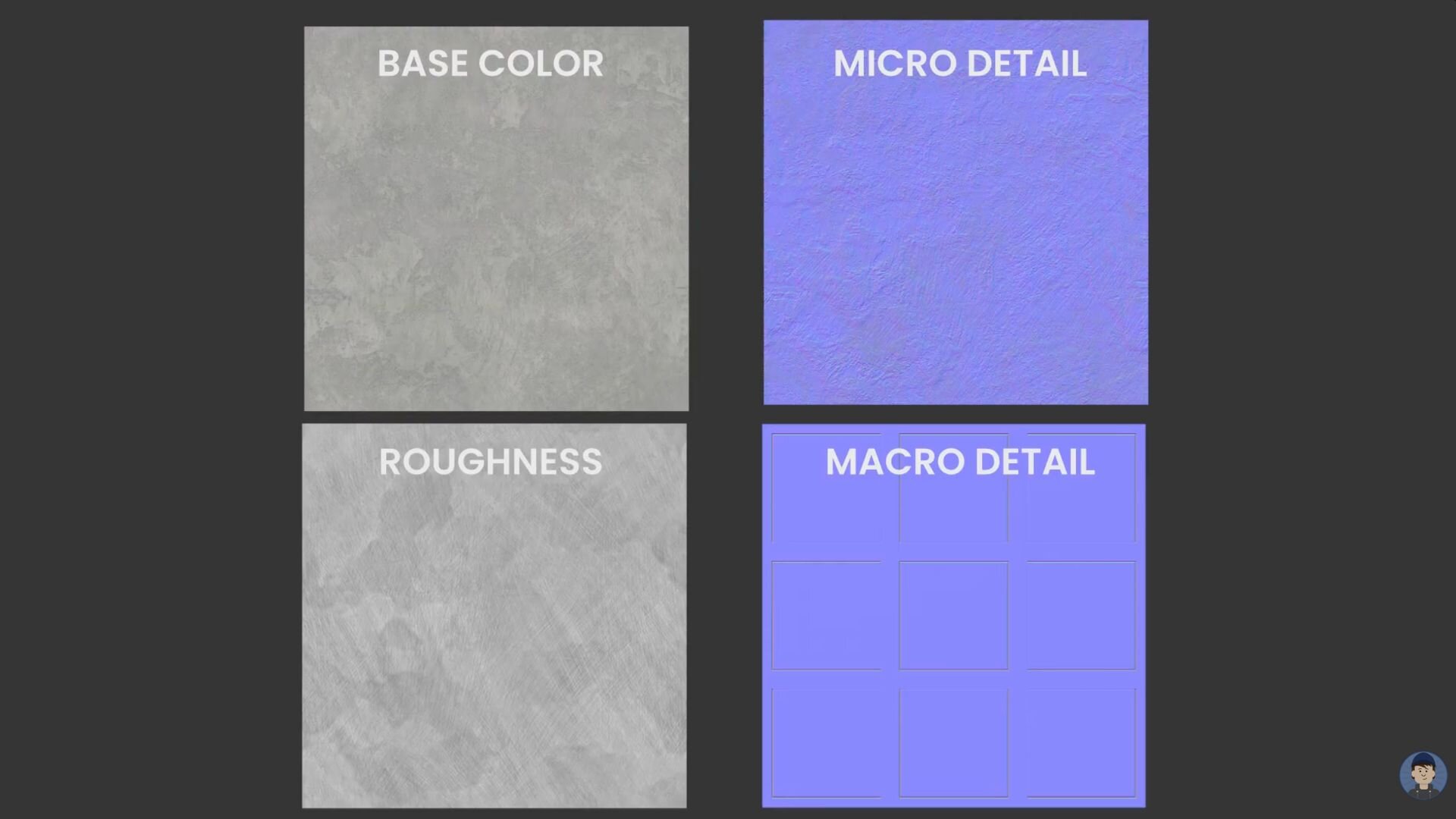

記事（動画）冒頭ではまず、必要なテクスチャの種類について解説。コンクリートの粒子や細かい隆起といった微細な表面を表すマイクロディテールのノーマルマップと、パネルの溝や大まかな面形状を表すマクロディテールのノーマルマップの2つを用意する。これらとBase ColorとRoughnessを組み合わせることにより、豊かで説得力のあるマテリアルの表面を構築する。

BlendAngleCorrectedNormalsノードによる正確な合成

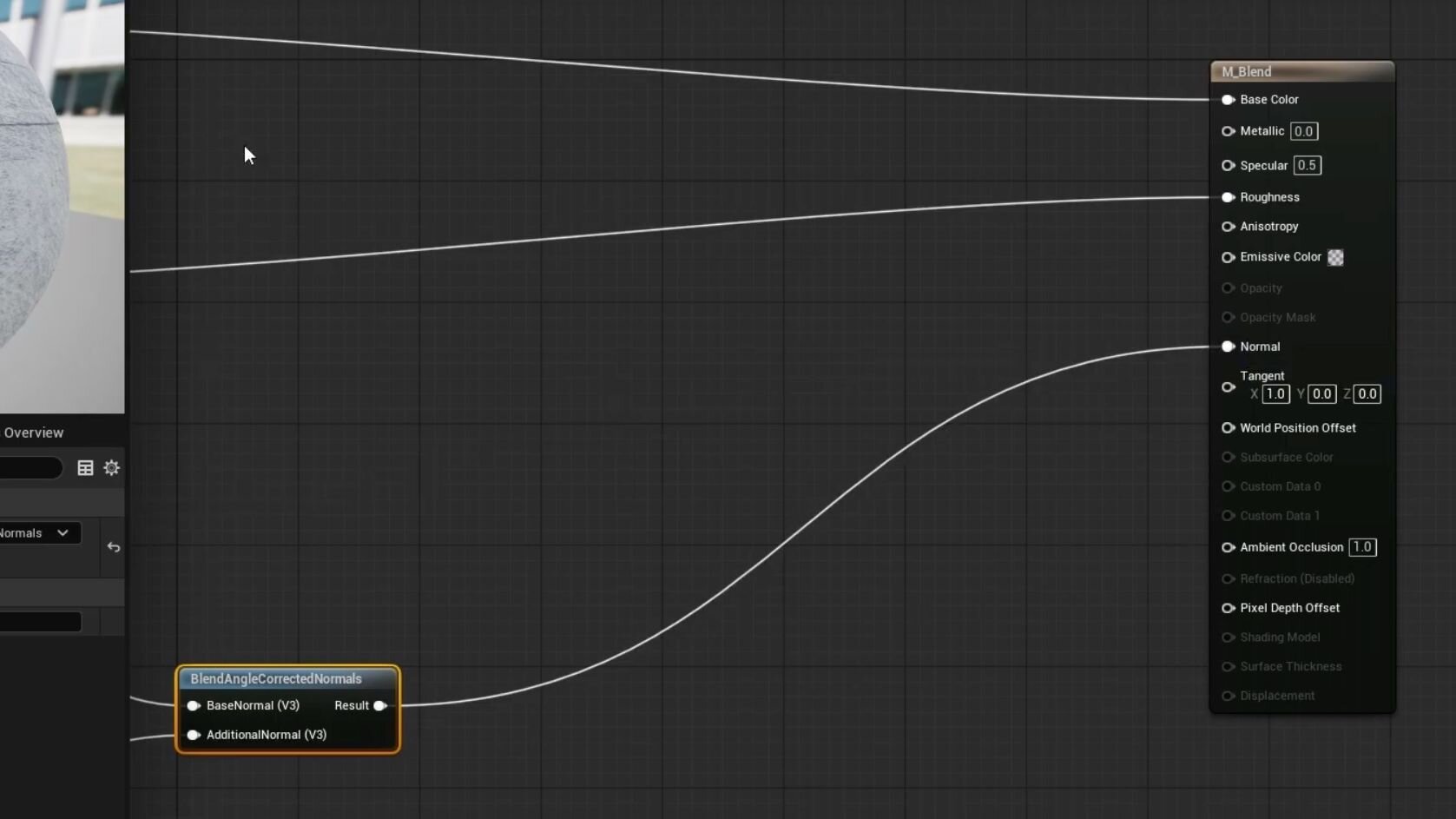

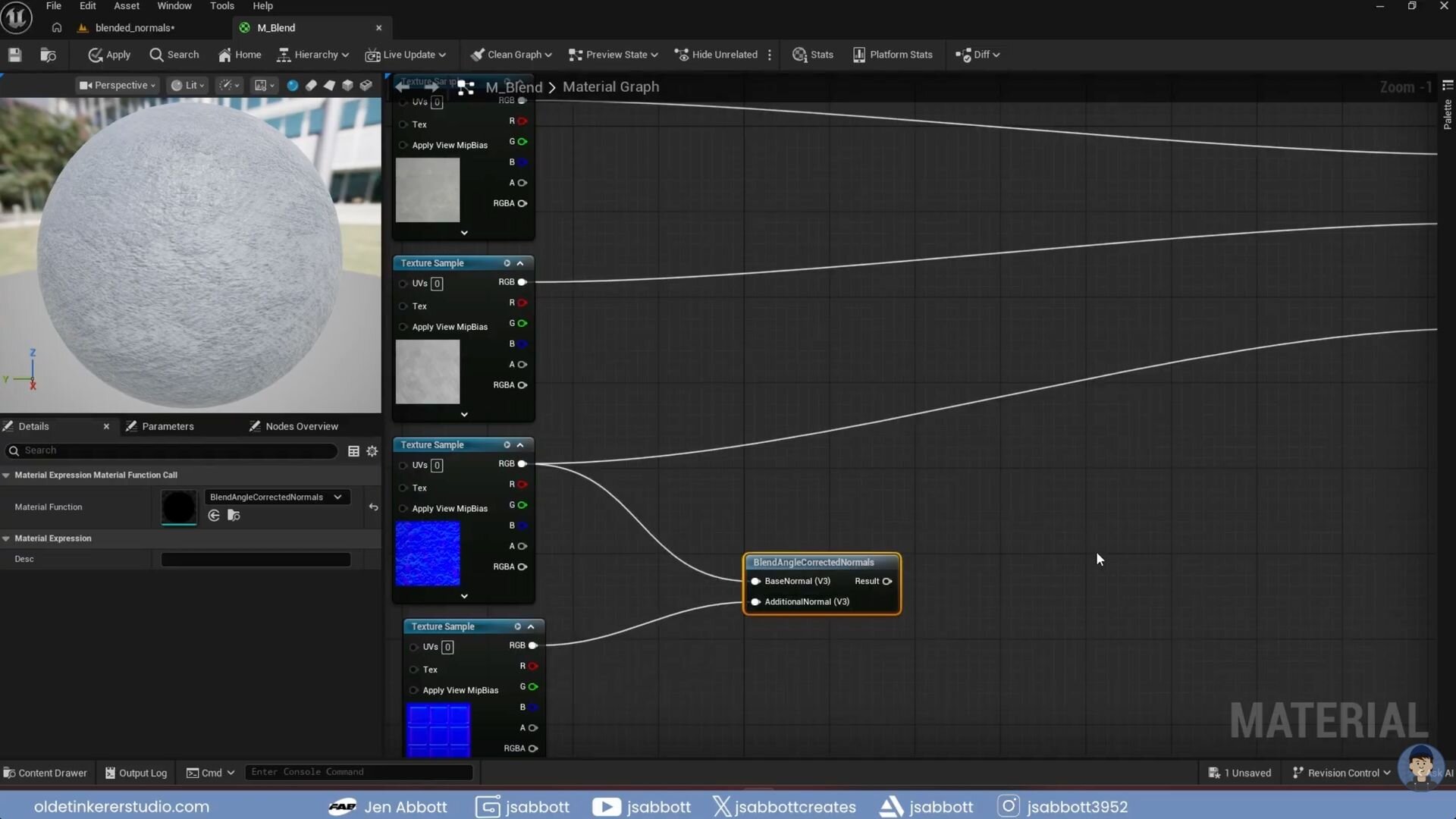

2つのノーマルマップを組み合わせる際、ノード同士を単純に加算（Add）してしまうと、法線の方向が崩れて不自然なライティングやシェーディングのアーティファクトが生じる原因となる。Abbott氏は、Unreal Engine公式の推奨手法としてBlendAngleCorrectedNormalsノードの使用を挙げている。このノードを使用することで、マイクロノーマルをBase Normalに、マクロノーマルをAdditional Normalに接続し、それぞれのTangent Spaceにおける角度のちがいを補正しながら、数学的に正確なブレンドを実行できる。

ComponentMaskとAppendVectorを用いた強度の個別制御

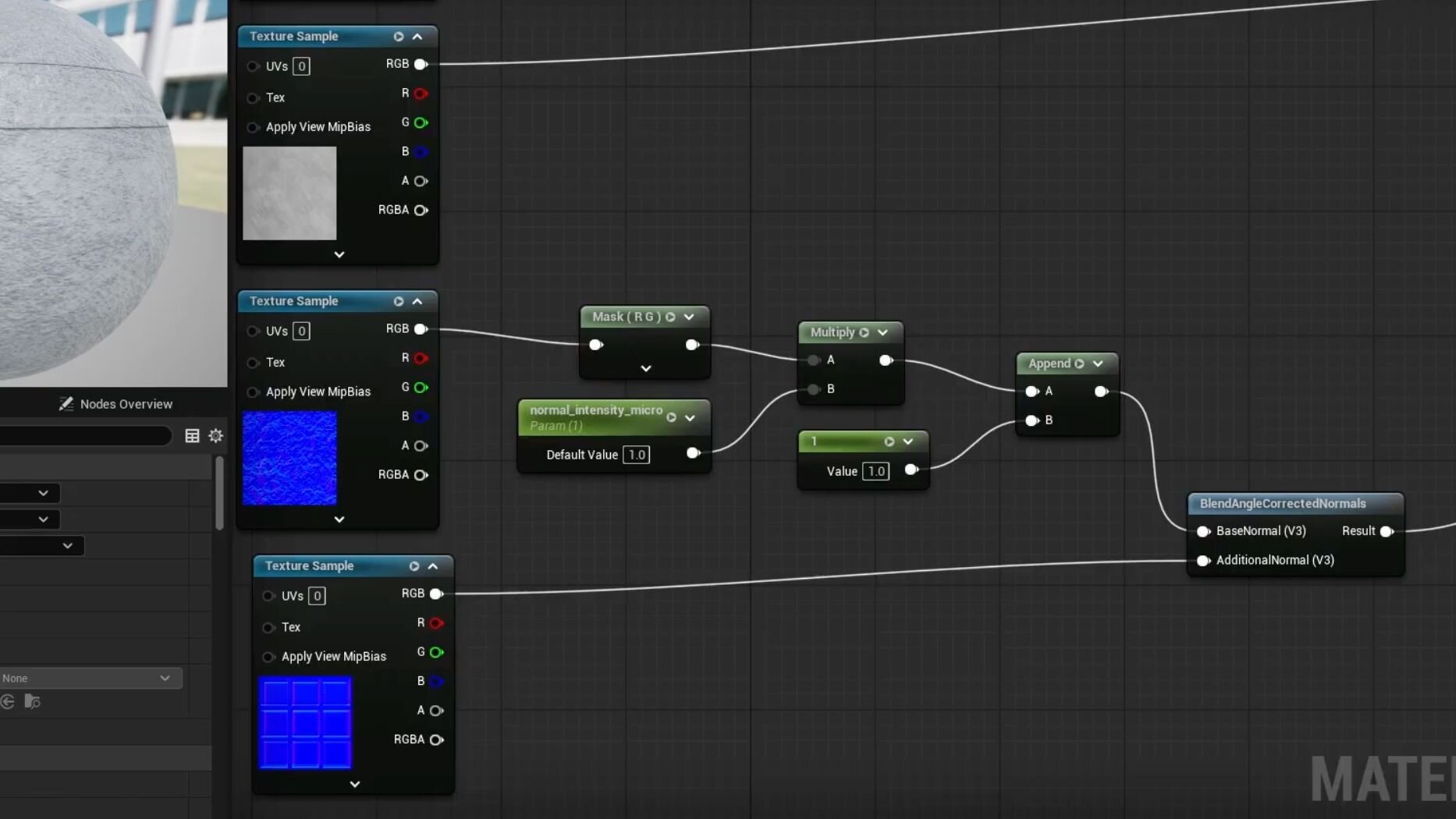

2つのディテールをブレンドした後は、それぞれのノーマルマップの強度を個別に調整するためのコントロール基盤を構築する。まず、ComponentMaskノードを使用してノーマルマップのRGB情報からレッドとグリーンのチャンネルのみを抽出する。Z軸に相当するブルーのチャンネルには影響を与えないように分離したうえで、MultiplyノードとScalar Parameterを接続してX軸とY軸の強度をスケーリングする。その後、AppendVectorノードを用いて、定数1を持たせたブルーチャンネルの情報を再結合し、強度調整後のノーマルマップを正確に再構築する。

Normalizeノードによるベクトルの正規化とインスタンス化

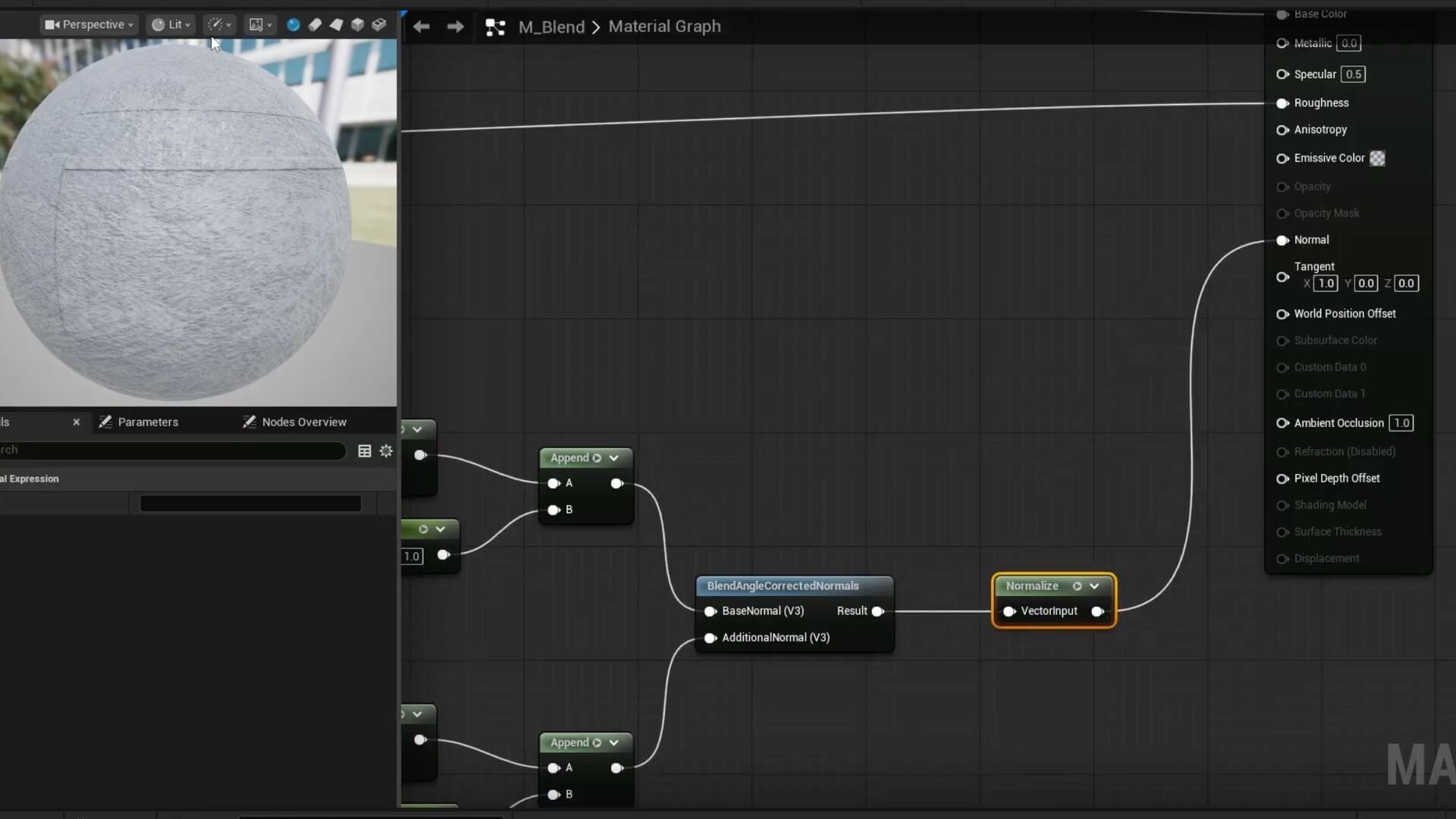

ノーマルマップの強度を動的に変更する計算を行うことで、出力されるNormal Vectorの長さが変化し、ライティングの計算結果が破綻してしまう可能性がある。これを修正するため、ブレンド処理の直後にNormalizeノードを追加。このノードによって、計算で崩れたベクトルの長さ（強さ）を元の基準値1に揃える（正規化する）ことができるため、、あらゆる強度設定で正確な光の反射を実現できる。

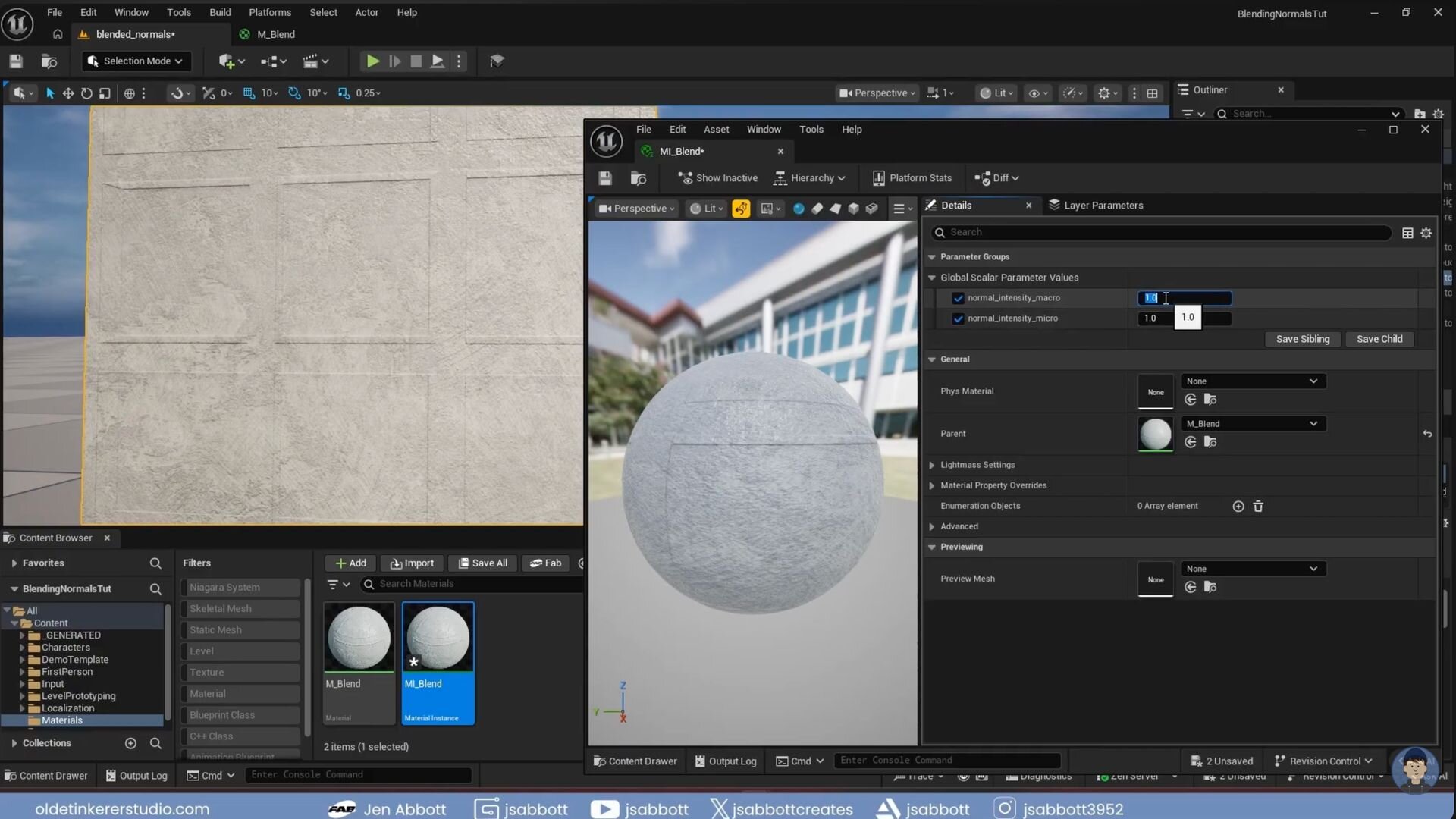

最終的にこれらのパラメータをマテリアルインスタンスに公開し、ビューポート上でスライダ操作をしながらリアルタイムでマイクロ／マクロディテールを個別に調整できるようになっている。

■How do you blend two normal maps in Unreal Engine 5.7?（ArtStation）

https://www.artstation.com/blogs/jsabbott/V9q8K/how-do-you-blend-two-normal-maps-in-unreal-engine-57
