ポリゴン・ピクチュアズが現場で実践しているリグおよびアニメーション制作の手法を、Maya用リグ・アニメーション開発ツール「eST3」を中心に紹介していく本連載。今回は、eSTの各機能を使用して、レイアウトとプライマリ／セカンダリアニメーションの工程を紹介します。

Information

はじめに

当社は完全分業制のため、アニメーターは主に「レイアウト（Layout）」と「アニメーション（Animation）」の工程を担当します。

レイアウト工程でカメラと演技プランを決め、アニメーション工程で動き（モーション）を完成させるながれです。ここでは、eST機能を使った制作の進め方についてご紹介します。

Topic 01：ブロッキング

ブロッキングはレイアウト工程で行います。 ボディと目線だけを動かせる「軽いリグ」を使い、キーポーズの作成とタイミング調整を行います。

ポーズが少なすぎると演技プランが曖昧になり、逆に多すぎると調整に時間がかかるため、必要最低限の数でプランを伝えることがポイントです。

① 演技プランを検討

プランニングの段階では、資料収集やアイデアスケッチに加え、実際に動いてリファレンスを撮影することを重視しています。制作前にイメージを明確にすることで、重心・予備動作・タイミングに説得力のあるアニメーションに仕上げます。

➁ キーポーズを付ける

最初に体が大きく変化しているところ、次に重心が移動しているところを重点的に拾っていきます。プラン次第では指や肩など「リアクションのきっかけ」となる動きも拾います。前回紹介したeSTのリグビューを使うとコントローラの選択が楽でポーズもつけやすいです。

③ プランに 歩き・走り が必要な場合、指定のモーションデータを使用

汎用性のあるデータはeST3の「ライブラリアン」で管理しています。これにより、制作チーム全体で一貫した品質と、高い作業効率の確保を両立することができます。

●ライブラリアンへのアニメーションの登録

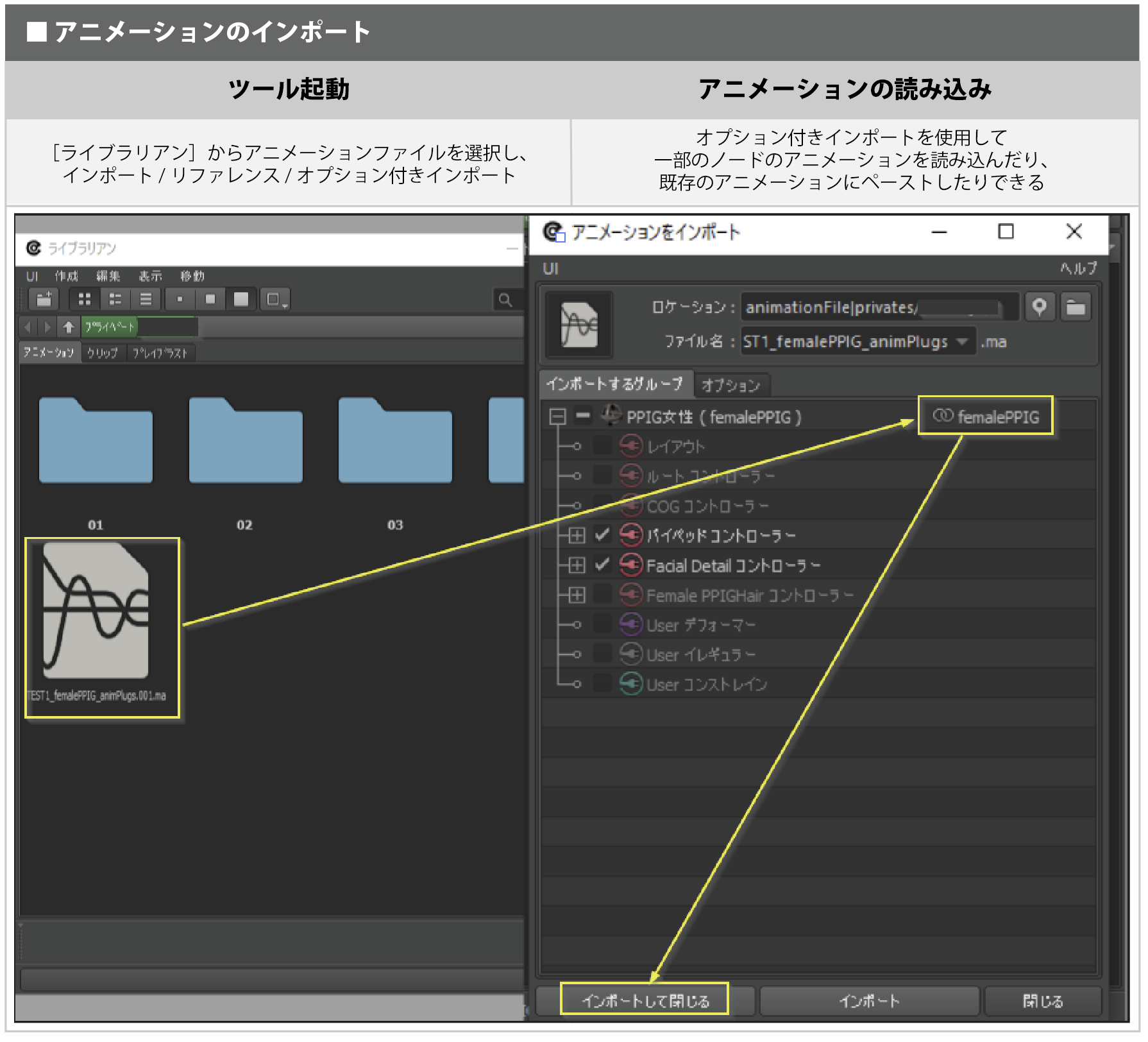

●ライブラリアンからのアニメーションのインポート

Topic 02：プライマリ

プライマリからアニメーション工程に移行します。「フルコンディションのリグ」に差し替えて、体や表情などの主要な動作を仕上げていきます。

① 軌道やフォロースルーを意識しながらポーズを増やす

カーブの調整は「eST グラフエディター」で行います。Mayaに標準装備されている機能に加え、効率的な作業を支援する各種機能を備えています。

② CG的な顔の崩れを補正する

セル調表現において、アオリの構図では輪郭や顔のパーツに破綻が生じてしまいます。その場合、カメラからの見た目を優先した形状補正を行います。

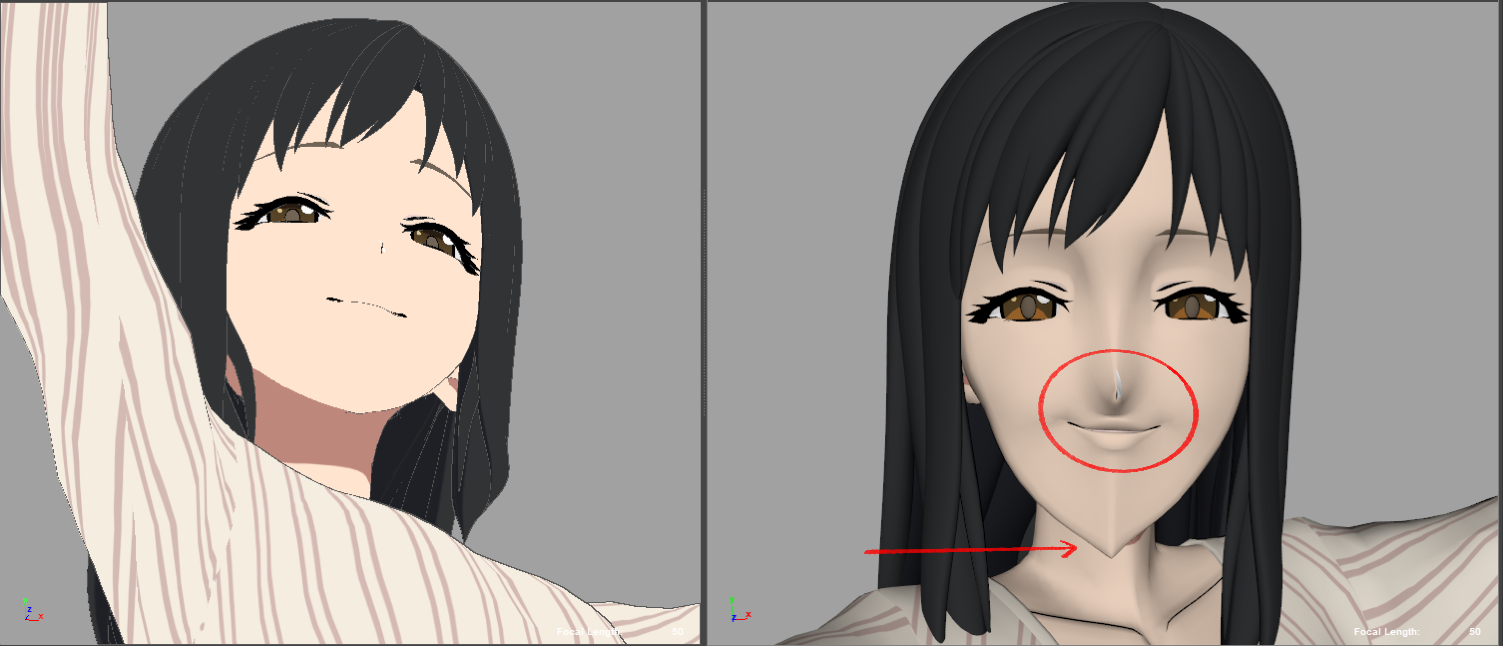

●Before

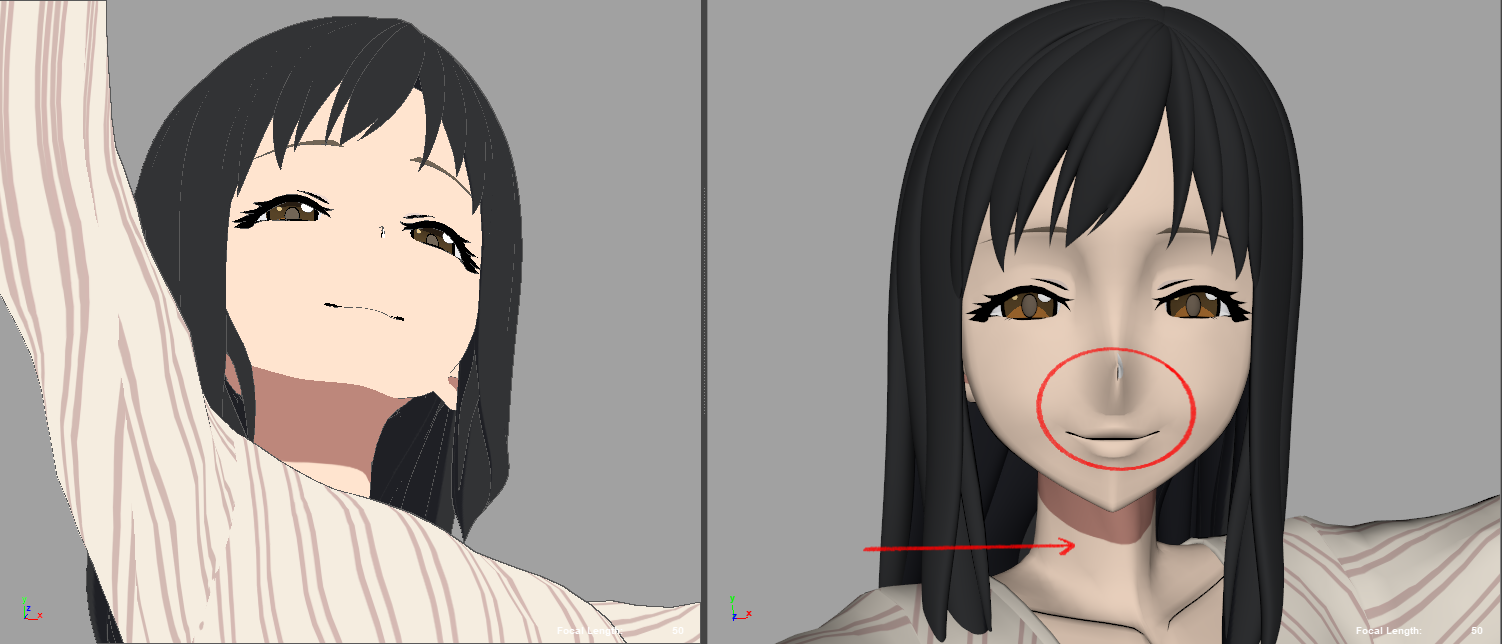

●After

➂ 台詞や状況に合わせて、リップシンクを付ける

リップシンクの手法は作品のスタイルにより異なります。 リミテッドの場合、動き幅が大きいとチラつき（フリッカー）の原因となるため、前後フレーム間の動きは台詞に違和感のない範囲で抑えめに調整します。

また、あえて複雑な変化はさせずに「音の強弱に合わせて開閉サイズのみを変化させる（大・中・小）」見せ方も効果的です。

Topic 03：セカンダリ

セカンダリでは髪・服・アクセサリなどメイン以外のパーツに動きを付けていきます。リミテッドスタイルの場合は、最後にコマを落とします。

① 髪にストランドシミュレーションを実行

シミュレーションの設定は「eST シェルフ」に登録して、別のカットに反映することができます。

●eSTシェルフへの登録

●シミュレーション設定のインポート

② コマを落とす

eSTグラフエディターの「コマ落とし」機能を使えば、好きな間隔でキーを打つことができます（ストランドシミュレーションとコマ落としについては、別の回で紹介予定です）。

③ データ整理をして完成

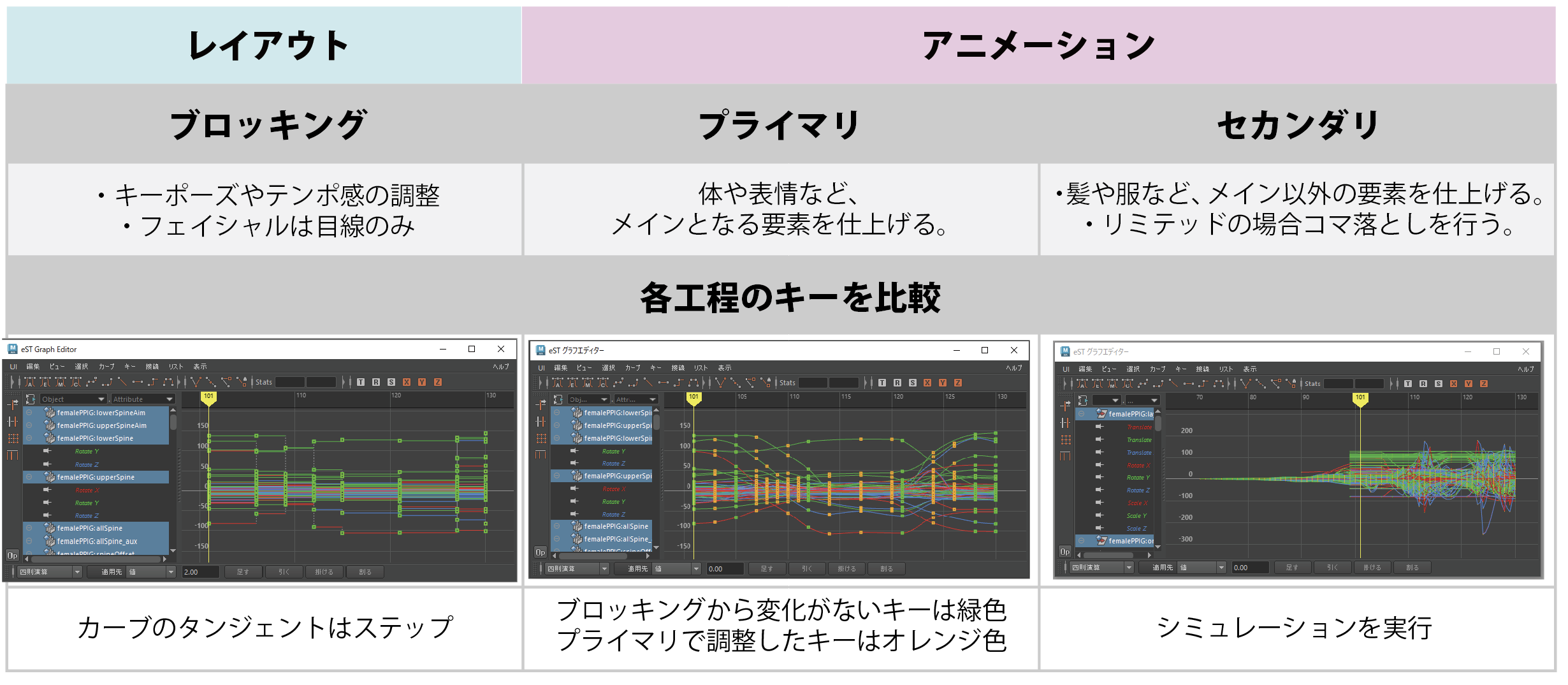

Topic 04：まとめ

Topic 05：今回登場したツール

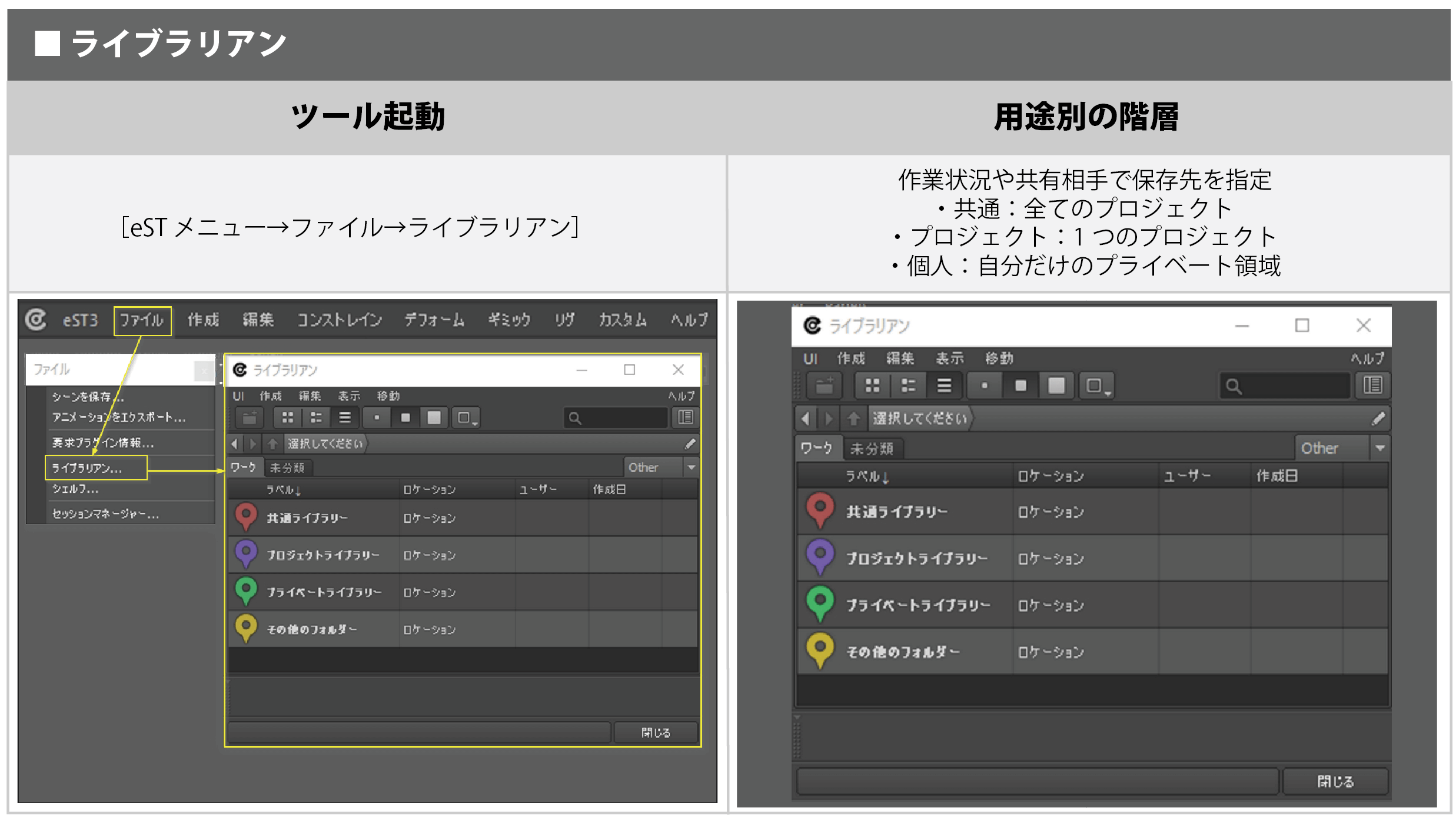

ライブラリアン

eST でよく使用するファイルを扱うファイルブラウザです。

eST ポーズ、eST アニメーション、Maya シーンファイル、スクリプト等様々なファイルの保存と読み込みを行えます。アイコンやコメントを編集でき、共有にも便利です。扱うファイル形式はユーザーが追加することもできます。

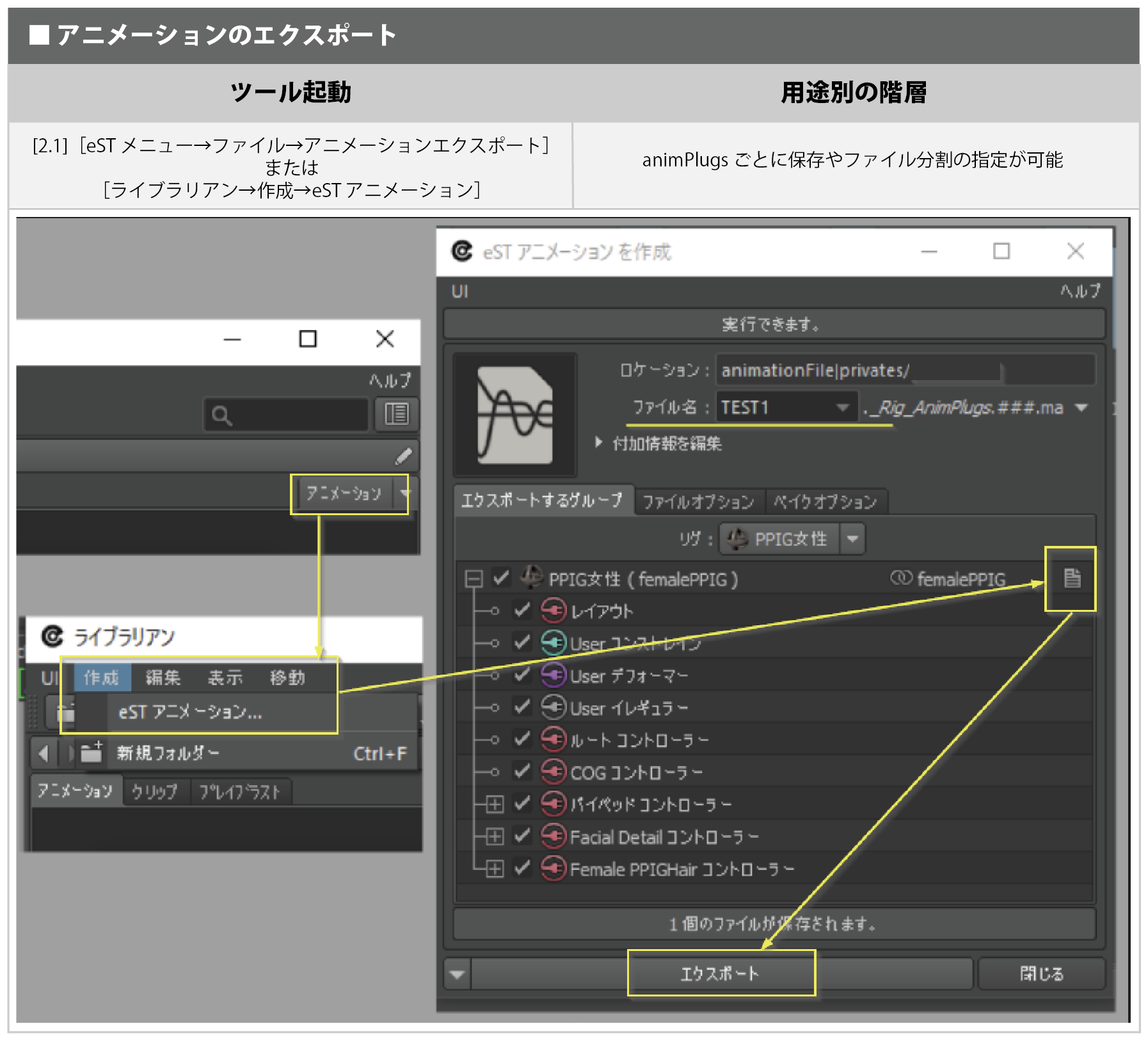

アニメーションエクスポート／インポート

作成したモーションは、リグに設定された animPlugs というグループごとにファイルに保存し、読み込むことができます。

リグビューから作成されたコンストレインやデフォーマは、ベイクすることなくアニメーションファイルに保存できます。eST のアニメーションファイルは mayaAscii 形式で保存されるため、Maya のファイルメニューから読み込みやリファレンスが可能です。

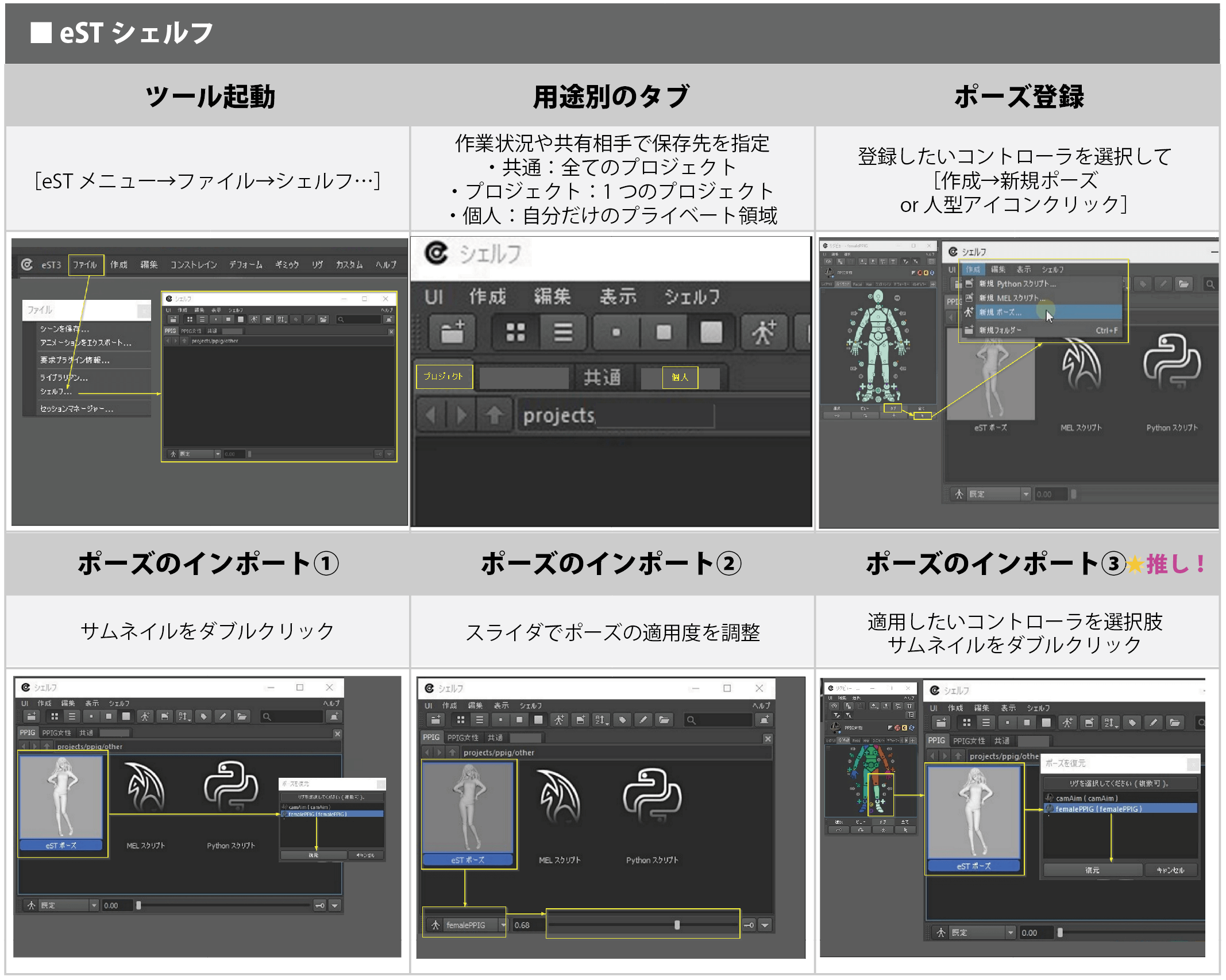

eSTシェルフ

シェルフボタンを共有するためのGUIです。eSTポーズとスクリプトを扱い、フォルダを作成して整理できます。ファイル形式は異なりますが、Maya のシェルフボタンと同様に扱うことができます。

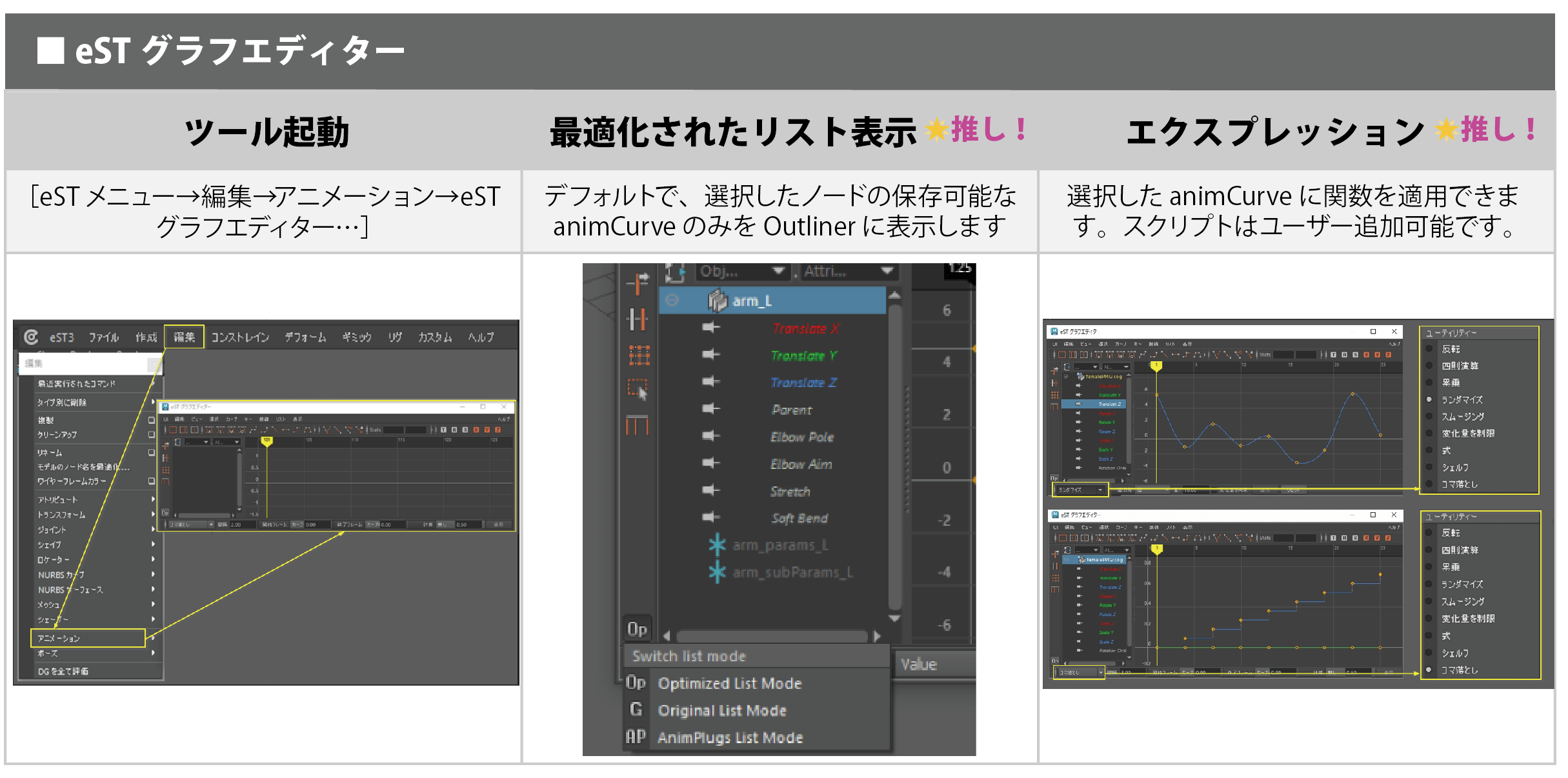

eSTグラフエディター

機能が追加されたグラフエディタです。

次回予告：髪をシミュレーションさせてみよう

次回は、eSTの「ストランドユニット」機能を使って髪の毛をシミュレーションさせる手法をご紹介します。
